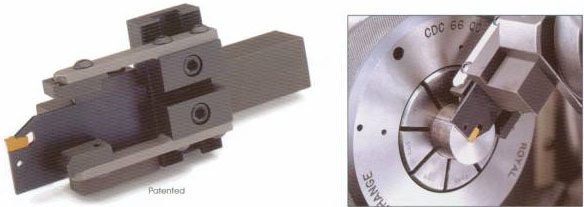

突切り工具一体型バープラー
|
|
|
●
| 突切り工具一体型バープラーは、二つの工具をひとつにすることでタレット盤上のホルダー数を節約します。
|
|
●
| その他のメリットは、
・割り出し時間の短縮
・段取り時間の短縮
・サイクルタイムの短縮
|
|
●
| コンパクトな設計のため、工具の干渉に悩まされる小型ＣＮＣ旋盤に適しています。
|
|
●
| 標準の爪には､把握力を増すためにギザギザを付けています。
|
|
|
|
|
● | バープラーは､丸､四角､六角のワークをつかみます。
|
|
● | フィンガーホルダーとラックのかみ合わせ機構により､がっちりと組み合わせられます。
|
|
● | バープラーには､標準の爪とスピンドルブッシングがセットされています｡突切り用ホルダーとチップは、別途ご注文ください。
|
| |
|
突切りバープラーによる加工手順
|
ターニング加工
|
突切り加工
|
スピンドル停止
ワークをつかむ
|
チャックを開ける
ワークを引っ張る
|
右勝手と左勝手の見分け方
正しい突切りバープラーを選定するためには､現在ご使用の旋盤のツーリングが右勝手か左勝手かを確認することが重要です｡右図を参考にどちらのタイプかお決めください｡
|
右勝手の工具
チップが下向き
|
|
|
左勝手の工具
チップが上向き
|
|
|
|
|
|
|
ノガＣＮＣ突切りバープラーは､サイクルタイムの
短縮によって､直ちにコスト削減に貢献します。
(突切り用ホルダーとチップは別売です｡)
|
ノガ ＣＮＣ突切りバープラー − ＳＱシャンク
|

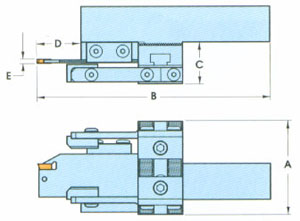

シャンクサイズ
|
グリップ範囲
|
A
|
B
|
C
|
最大突切深さ
|
E
|
型番
|
定価
|
|
|
|
|
|
|
|
|
左/右
|
|
|
20mmSQ
|
3-57
|
67
|
121
|
30
|
22
|
3
|
BP2035L BP2035R
|
\78,800
|
|
25mmSQ
|
3-57
|
67
|
162
|
30
|
32
|
3
|
BP2535L BP2535R
|
\79,500
|
|
25mmSQ
|
3-76
|
92
|
162
|
30
|
32
|
3
|
BP2537L BP2537R
|
\82,500
|
|
25mmSQ
|
3-101
|
92
|
162
|
30
|
32
|
3
|
BP2531L BP2531R
|
\93,800
|
|
32mmSQ
|
3-57
|
67
|
162
|
30
|
32
|
3
|
BP3235L BP3235R
|
\82,500
|
|
32mmSQ
|
3-76
|
92
|
162
|
30
|
32
|
3
|
BP3237L BP3237R
|
\85,500
|
|
32mmSQ
|
3-101
|
92
|
162
|
30
|
32
|
3
|
BP3231L BP3231R
|
\96,800
|
| 突切り用ホルダーとチップ
|
|
|
*バープラーには各メーカーの突切り用ホルダーとチップが利用できます。
＊突切り用ホルダーをバープラ―で使用する時には､若干の前加工が必要となります｡
突切り用ホルダーとチップ（ケナメタル製）
| バープラーシャンクサイズ |
型番 |
価格 |
| 20mm |
BP0020 |
\11,600 |
| 25&32mm |
BP0025 |
\12,600 |
|
*前加工した突切り用ホルダー､チップと着脱工具
|
スピンドルブッシング
| 外径 |
型番 |
価格 |
| 70mm |
BP0070 |
\1,400 |
| 89mm |
BP0089 |
\1,500 |
＊旋盤のスピンドル内で棒材の端を支えるプラスチック部品｡
＊旋盤内での棒材の振動を抑えます｡
＊旋盤のスピンドル内での棒材の位値を安定させますので､より棒材を引きやすくなります。
＊容易に加工できるポリエチレン製ですので､いろいろなスピンドル径と棒材の径に合わせられます｡
＊棒材が終了するとブッシングは､すべり落ちて再使用出来ます｡
|
|
消耗部品
|
|
名称
|
型番
|
価格
|
|
スプリングフィンガー
|
BP0505
|
\8,100/セット
|
|
ギザ付爪
|
BP0500
|
\11,600/セット
|
|
ギザ無爪
|
BP0502
|
\14,700/セット
|
販売店･ユーザーの皆様へ
バープラーの価格体系は他のノガ製品の価格体系と全く異なりますのでご注意下さい。
|
|
| |
|
